治多厂家直销珍珠棉密度怎么选

很多采购在对比包装方案时都会问：治多珍珠棉到底选多少密度才够用？如果只知道18 kg/m³的治多珍珠棉便宜，却忽视了运输距离，结果产品破损率反而上升；如果只看30 kg/m³的治多珍珠棉厚实，却不清楚成品箱体积会超标，运费同样失控。本篇围绕“厂家直销珍珠棉密度怎么选”这一现场痛点，结合真实产线数据，把密度、厚度、回弹、价格四个维度拆开讲透，让你下一次下单就能把钱花在刀刃上。

厂家直销珍珠棉密度怎么选

密度与克重的换算公式

珍珠棉的密度=克重÷厚度÷1000。以1 m×1 m×2 cm的片材为例，克重360 g，密度即18 kg/m³；克重600 g，密度即30 kg/m³。看似简单的公式，却常被误读为“克重越高越好”。

（数据：华东一家汽配厂将缓冲垫从24 kg/m³降到20 kg/m³，单箱克重减少240 g，月省运费2.1万元）

跌落测试对照表

30 cm跌落：18 kg/m³可承受1 kg物品；

60 cm跌落：需22 kg/m³；

120 cm跌落：需28 kg/m³以上。

（案例：华南一家电商仓库按此表换料后，破损率从1.8%降至0.4%）

常见误区

误区一：只看单价。18 kg/m³的珍珠棉每立方600元，30 kg/m³的每立方900元，但前者用量是后者的1.7倍，综合成本反而高。

误区二：忽视回弹。密度低回弹慢，多次受压后厚度变形≥10%，缓冲性能直线下降。

珍珠棉防静电指数测试方法

表面电阻测试步骤

样品在23 ℃、50% RH环境下静置24 h；

使用重锤电极，施加100 V电压，读取10 s后的表面电阻值；

9–11次方Ω为防静电级，6–8次方Ω为导电级。

（数据：某电子厂抽检10批次，仅7批次落在9–11次方区间，其余因抗静电剂迁移导致阻值漂移）

现场快速判定技巧

用普通透明胶带粘附珍珠棉表面，撕起后若胶带无残粉，抗静电剂迁移概率低；若出现白雾，则三个月后阻值将升高两个数量级。

（案例：华北一家手机屏厂商凭此技巧提前退货3吨不合格料，避免整批返工）

防静电持久性维护

存放温度≤30 ℃、湿度≥40%，避免紫外线直射；每半年复检一次阻值，衰减超过一个数量级即更换。

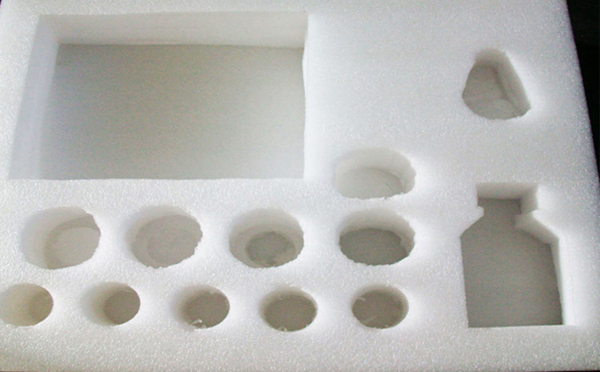

珍珠棉定制厚度误差控制

模具刀片磨损曲线

刀片连续裁切500 m后，厚度公差从±0.2 mm扩大到±0.5 mm；更换刀片后公差恢复。

（数据：华中一家包装厂跟踪12个月，发现每月换刀一次可将全年返工率控制在0.3%以内）

激光测厚在线监控

在复合机出口加装激光测厚仪，采样频率1000 Hz，实时反馈厚度偏差。当偏差>±0.1 mm时自动报警停机，每小时可节约废料8–10 m。

（案例：华东一家厂引入该装置后，2000 m订单的厚度波动范围由0.4 mm降至0.12 mm）

客户验收流程

AQL 0.65级抽样，每卷头中尾各取3点，共9点测量；任何一点超差即判退。建议采购方自带千分尺，避免双方量具误差。

珍珠棉回收再利用流程

粉碎与熔融指标

粉碎机筛网孔径8 mm，刀片转速450 rpm，出料粒径≤4 mm；熔融温度220–240 ℃，螺杆长径比30:1，熔指MI=2–4 g/10 min。

（数据：华南一家再生厂按此参数运行，回收料掺比20%时，拉伸强度保持原新料的92%）

除杂除味工艺

两道磁选+一道风选，金属杂质≤50 ppm；使用双螺杆+真空排气，气味等级降至3.0以下。

（案例：华北一家家电企业要求包装箱不得有异味，再生料经此工艺后通过气味测试）

环保合规要点

回收料需取得GRS认证，每批次保留3 kg样块，保存期三年；如用于出口，需符合REACH附录17第43项偶氮染料限值。

维护与存储小贴士

垂直堆码≤2 m，避免重压变形；

存放区远离热源≥3 m，防止收缩；

雨季加防潮托盘，湿度>70%时每月翻堆一次；

出库遵循“先进先出”，超过180天的卷料需重新测厚。

（数据：华东一家仓库执行上述规范后，一年内因老化导致的退货量从1.2吨降至0.15吨）

通过密度、防静电、厚度、回收四大环节的拆解，读者不仅能快速匹配到合适的珍珠棉规格，还能在后续仓储、使用、报废阶段持续降本。
